OKU Zonnecollector Type 1000

OKU zonnecollector type 1000

Maak kennis met het OKU zonnecollector systeem. 3 zonnepanelen (type 1000, type 1001 en eventueel type 1002) vormen samen met het juiste aansluitmateriaal een prachtig systeem dat je zwembad gedurende het gehele jaar kan opwarmen, mits er zon is natuurlijk ;). Zonnecollectoren zijn een goedkope manier van verwarmen en worden vaak gebruikt in combinatie met bijvoorbeeld een warmtepomp. Het OKU systeem is naar iedere grootte uit te breiden, dus daarmee geschikt voor zowel privé zwembaden als commerciële zwembaden. Tip: Gebruik zonnecollectoren altijd in combinatie met een goede afdekking van het zwembad. Alleen zo kan het rendement van een zonnecollectorsysteem optimaal worden benut.

OKU zonnecollector plaatsen en aansluiten

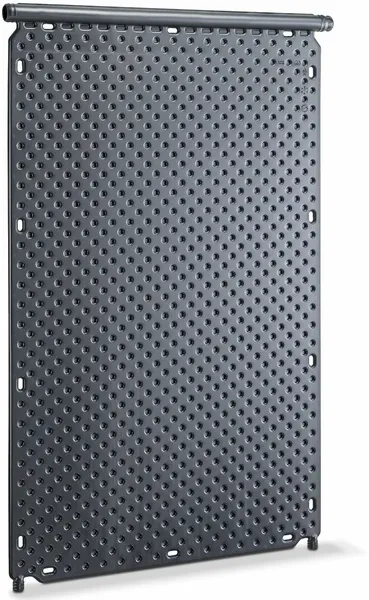

De OKU zonnecollector type 1000 heeft een oppervlakte van 1,08m² en weegt circa 6 kg. Een zonnecollector plaats je dus gemakkelijk op het dak, maar deze kan ook op een stellage naast het zwembad staan of tegen een verticale muur. Om de zonnecollector aan te sluiten zorg je voor een leidingwerk van 40mm richting de zonnecollectoren. Het zwembadwater stroomt vervolgens vanaf de zwembadpomp met een werkdruk van max. 1,2 bar door de zonnecollectoren waar deze de warmte afgeven aan het zwembadwater. Houdt rekening met de opvoerhoogte wanneer je de zonnecollectoren op een hoger gelegen plek gaat plaatsen. De OKU zonnecollector wordt geleverd met een installatiehandleiding.

In de basis kun je de OKU zonnecollectoren op de volgende manier aansluiten:

• Bij een bestaande filterinstallatie kun je gebruik maken van een bypass om de doorstroming richting de zonnecollectoren te regelen. Een bypass plaats je tussen het leidingwerk en bestaat eigenlijk uit 3 kleppen om de doorstroming naar de zonnecollectoren uit of aan te zetten. Dit is een handmatige manier. Wil je de doorstroming automatisch regelen op basis van de watertemperatuur, dan kun je gebruik maken van een automatische solar regeling.

Overige accessoires

• Ontluchter 3/8
• Aftapset

Overige benodigdheden, zoals het pvc leidingwerk en pvc lijm worden niet meegeleverd

Hoeveel OKU zonnecollectoren heb ik nodig voor mijn zwembad?

De verwarmingsopbrengst hangt heel erg af van de hoeveelheid doorstroming, of het zwembad wordt afgedekt en het aantal zonuren. Om je toch een leidraad mee te geven, hanteren wij de volgende berekening: Oppervlakte van het zwembad in m² x 0,50= aantal m² zonnecollectoren. Oftewel 1/2. Dus bij een zwembad van 30m² adviseren wij dus ten minste 15m² aan zonnepanelen om voldoende verwarmingscapaciteit te garanderen. In dit geval dus 14 zonnecollectoren.

Kenmerken OKU zonnecollector type 1000

• Inhoud zonnecollector: 6 liter/m2
• Max. werkdruk: 1,2 bar
• Weinig drukverlies: ca. 0,003 bar bij 200 liter/uur per m2
• Doorstroomsnelheid: 150 – 250 liter/uur per m2
• Opbrengst tot ca. 85%. Capaciteit tot 0,85 Kwh/m2
• Gemiddelde opbrengst: 0,5 – 0,6 Kwh/m2
• Temperatuursbestendig tussen de -50 en +115 graden
• Geschikt voor directe doorstroming van het zwembadwater
• Zeer weersbestendig. Zelfs beloopbaar

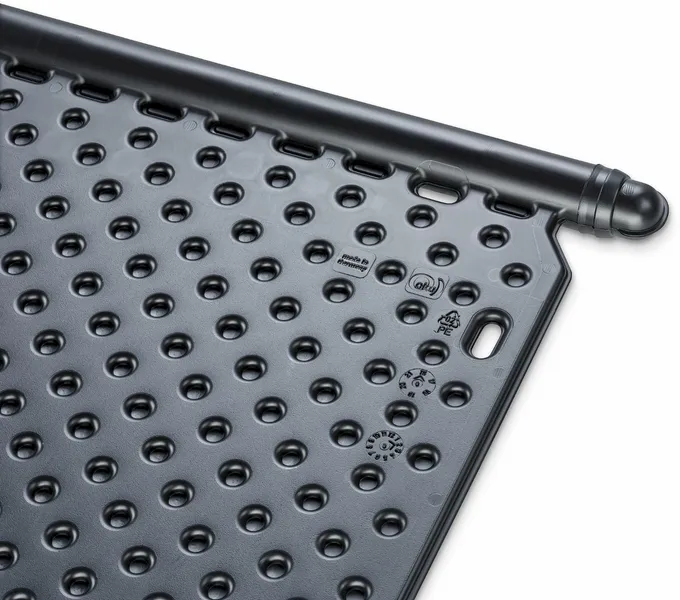

• Verzamelbuis van 40mm en 2x25mm aansluitingen per zonnecollector
